Lenti diffusori per COB serie C

Utilzzando COB Led, l’angolo di distribuzione della luce è di circa +/- 80 °, ma per alcune applicazioni è necessario che la luce emessa sia pari a +/- 90° o più, specie quando si rende necessario il retrofit da sistemi di illuminazione standard (incandescenza, alogena) a sistemi di illuminazione COB Led.

IODA ha sviluppato una lente che aumenta la diffusione angolare di un COB (solitamente +/- 70°) arrivando ad un valore superiore a +/- 100°.

Test bench for  C6 series COB led Lens diffuser by IODA s.r.l.

Test bench for C6 series COB led Lens diffuser by IODA s.r.l.

Test bench for  C6 series COB led Lens diffuser

Test bench for C6 series COB led Lens diffuser

Dopo molte prove in campo, abbiamo identificato nel modello C6 la miglior soluzione per diffondere la luce da una sorgente COB.

C6 lens light diffuser by IODA s.r.l.

C6 lens light diffuser by IODA s.r.l.

Ci sono due diversi modelli di lente diffusore; modello C6-A e il modello C6-B.
Rispetto al C6-A, il modello C6-B riflette più luce verso il basso.

NEWS, data 29/02/2016
E’ ora disponibile un nuovo modello di lente diffusore chiamato C7, il nuovo design e le maggiori dimensioni rendono questa lente adatta anche per COB di maggiore potenza, con con diametri di emissione fino a 20mm.

Drawing of C7 diffures led lens by IODA s.r.l.

Drawing of C7 diffures led lens by IODA s.r.l.

Third  Picture, C7 diffures led lens by IODA s.r.l.

Third Picture, C7 diffures led lens by IODA s.r.l.

First Picture, C7 diffures led lens by IODA s.r.l.

First Picture, C7 diffures led lens by IODA s.r.l.

Link C7 nuova lente diffusore

C series; Model C7
Shape:
free-form profile.
Base diameter 55mm.
Lens base diameter 40mmm.
Edge thickness 3.0mm.
Center thickness 14.5mm.
Angle distribution: EXTRA-WIDE
back focal length: Infinite
Weight: 21 gr.
Material: REVO-01

Remote Phosphor Technology
Il monomero REVO-01 può essere addizionato con speciali pigmenti fosforescenti, grazie ai quali è possibile variare il colore della luce emessa e aumentare l’effetto di diffusione della luce.

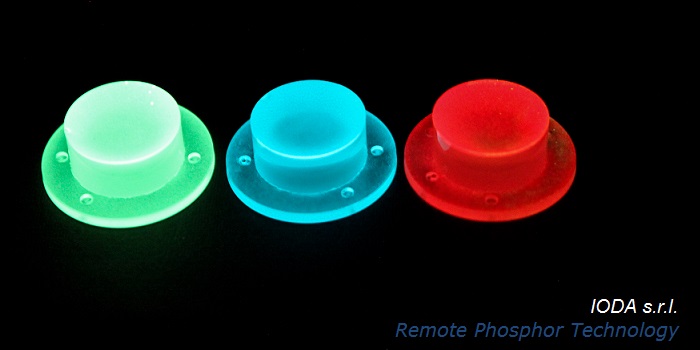

Remote Phosphor Technology by IODA s.r.l.

Remote Phosphor Technology by IODA s.r.l.

Attualmente sono disponibili tre diversi modelli:
R05 il colore della luce vira verso il rosso (Red).
YG05 il colore della luce vira verso il giallo-verde (Yellow Green).
BS05 il colore della luce vira verso il blu (Blue Sky).

Utilizzo del diagramma CIE per rappresentare la variazione di colore della luce, partendo dall’analisi della colorimetria del COB in uso senza l’utilizzo di ottiche secondarie e con ottiche secondarie modello C6 RPT.

CIE Chart by IODA s.r.l.

CIE Chart by IODA s.r.l.

Test bench: using a Edison COB-3000K.
COB 3000K
COB 3000K C6 A BS05
COB 3000K C6 A YG05
COB 3000K C6 A R05

Test bench: using a Edison COB-4000K.
COB 4000K
COB 4000K C6 A R05
COB 4000K C6 A YG05
COB 4000K C6 A BS05

IODA ,attitude to development

Contattaci per ricevere ulteriori informazioni
